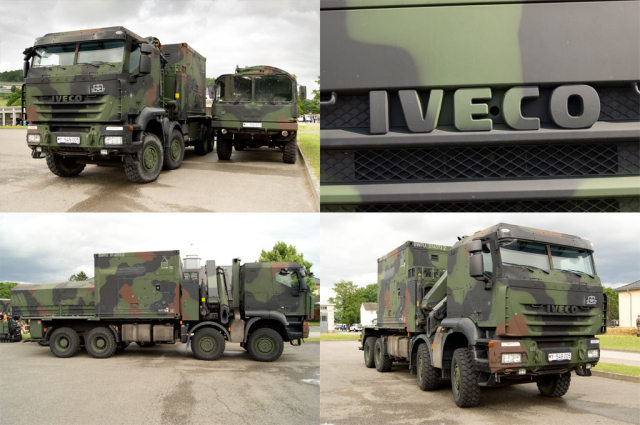

TEP 90 auf Iveco Fahrgestell 8x8 walkaround
Price
€ 5,00
Datenträger mit insgesamt 289 hochdetailierten Bildern vom TEP 90 auf Iveco Fahrgestell 8x8 der Bundeswehr.
Manufacturer:
MNS-Militaerfotografie
SKU:
060
Datenträger mit insgesamt 289 hochdetailierten Bildern vom TEP 90 auf Iveco Fahrgestell 8x8 der Bundeswehr mit einer Auflösung von 4912x3264 Pixel
Anzahl: 1 Datenträger
Der TEP 90 (Truppenentgiftungsplatz 90) ist das modernste, hochmobile ABC-Dekontaminationssystem der Bundeswehr. Entwickelt von Kärcher Futuretech, dient es der gründlichen Entgiftung, Entseuchung und Entstrahlung von Personen, persönlicher Ausrüstung, Großgerät und Infrastruktur.
Technische Daten des Gesamtsystems
- Trägerfahrzeug: Geschützter, 4-achsiger IVECO Eurotrakker (bzw. Trakker) 8x8 mit gepanzerter Kabine.
- Leistung & Gewicht: 451 PS (332 kW) bei einem maximalen Gesamtgewicht von 32 Tonnen und 15 Tonnen Nutzlast.
- Abmessungen: 10,18 m Länge | 2,55 m Breite | 3,85 m Höhe.
- Kernkomponente: Ein leistungsstarker 33-Metertonnen-Ladekran zum Umschlag der Module und zur Fahrzeugdekontamination.
- Besatzung: Standardmäßig 4 Soldaten (1 Truppführer, 1 Kraftfahrer, mindestens 2 ABC-Abwehrsoldaten), im Volleinsatz unterstützt durch zusätzliche Helfer.
Der modulare Aufbau (CBRN-Dekontamination)
Das System ist auf einer 20-Fuß-Plattform aufgebaut und besteht aus vier unabhängig voneinander einsetzbaren Modulen:
- Modul 1 (Hauptmodul): Beinhaltet die Steuerung, Hochdruckreiniger, Aggregate und einen integrierten 1500-Liter-Wassertank.
- Modul 2 (Feindekontamination): Ausgerüstet mit einer Vakuumkammer zur schonenden Reinigung von empfindlicher Elektronik und Funkgeräten.
- Modul 3 (Personendekontamination): Beinhaltet ein schnell aufblasbares Duschzelt für die Truppe.
- Modul 4 (Innenraumreinigung): Ein ferngesteuertes, dieselbetriebenes Nass-Trockensaug-Sondergerät, das als "kleinstes Kettenfahrzeug" (z. B. bei der Marine) zur Innenraumdekontamination von Fahrzeugen und Panzern genutzt wird.
- Heißgas-/Heißdampfkammer: Speziell zur Entgiftung hitzebeständiger Ausrüstung und Bekleidung.
